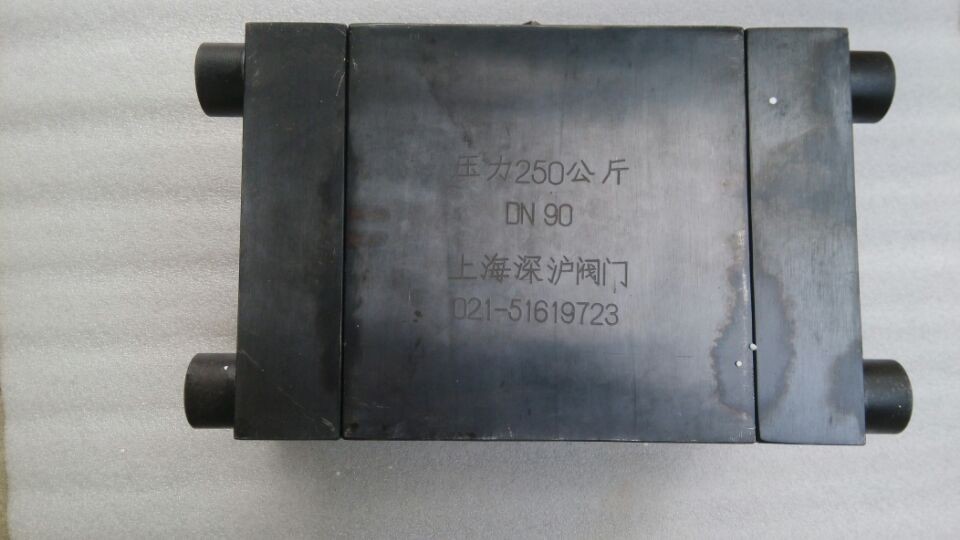

高壓鍛造球閥外形及主要尺寸：
一、產品結構及其特性說明
高壓鍛造球閥是一種結構新穎，技術先進，性能可靠的高壓管路上使用的球閥，適用于石油、化工、電力等企業部門輸送水、蒸汽、油品及各種含腐蝕性氣體、液體等介質的管道、儲罐、容器設備上作啟閉裝置。其特點是：
1.閥門為全通道設計，流體阻力小。
2.閥門采用三體結構，拆裝方便，便于現場維修、更換。
3.具有防火結構，可以保證在意外失火的情況下的密封可靠性，而且密封面不易被介質沖刷。
4.下裝式閥桿及填料結構設計，防止閥桿脫落，體積小節約安裝空間。
5.閥門的啟閉力小，開關輕便。
二、對焊高壓鍛鋼球閥 性能及設計規范：
1. 公稱壓力等級: PN10.0、15.0、25.0（Mpa）;ANSI 600、900、1500磅級
2. 公稱通徑: DN15～50； 1/2"-2"
3. 適用溫度: -29～150℃
4. 適用介質:碳鋼：適用水 蒸氣 油品等介質
不銹鋼：酸、堿等腐蝕性介質
5. 連結方式：焊接端按GB12224及ANSI B 16.25；螺紋連結按：GB7306及NPT
三、對焊高壓鍛鋼球閥 壓力驗試:驗收標準按JB/T9092及API 598
|
壓力級 |
PN(Mpa) |
CLASS(Lb) |
試驗介質 |
|
10.0 |
15.0 |
25.0 |
600 |
900 |
1500 |
|
強度驗試 |
15.0 |
22.5 |
37.5 |
15.5 |
22.5 |
38.5 |
含有防銹劑的水 |
|
高壓密封試驗 |
11.0 |
16.5 |
27.5 |
11.5 |
16.5 |
28.2 |
|
氣壓密封試驗 |
0.6 |
空氣 |
四、對焊高壓鍛鋼球閥 主要外型尺寸及重量
|
公稱壓力 |
公稱通徑 |
尺寸(mm) |
|
(in) |
mm |
L |
d |
D |
H |
W |
|
PN10.0(Mpa)
600
(Lb) |
1/2" |
15 |
165 |
14 |
22 |
52 |
130 |
|
3/4" |
20 |
190 |
19 |
27 |
56 |
160 |
|
1" |
25 |
216 |
25 |
34 |
67 |
160 |
|
11/4" |
32 |
229 |
32 |
42 |
74 |
185 |
|
11/2" |
40 |
241 |
38 |
48 |
88 |
185 |
|
2" |
50 |
292 |
49 |
60 |
95 |
200 |
|
PN15.0(Mpa)
900
(Lb) |
1/2" |
15 |
165 |
14 |
22 |
52 |
145 |
|
3/4" |
20 |
190 |
19 |
27 |
56 |
175 |
|
1" |
25 |
216 |
25 |
34 |
67 |
175 |
|
11/4" |
32 |
229 |
32 |
42 |
74 |
200 |
|
11/2" |
40 |
241 |
38 |
48 |
88 |
200 |
|
2" |
50 |
292 |
49 |
60 |
95 |
250 |
|
PN25.0(Mpa)
1500
(Lb) |
1/2" |
15 |
216 |
12 |
22 |
55 |
150 |
|
3/4" |
20 |
229 |
16 |
27 |
58 |
180 |
|
1" |
25 |
254 |
21 |
34 |
70 |
180 |
|
11/4" |
32 |
279 |
29 |
42 |
78 |
220 |
|
11/2" |
40 |
305 |
34 |
48 |
92 |
250 |
|
2" |
50 |
368 |
43 |
60 |
101 |
300 | |
